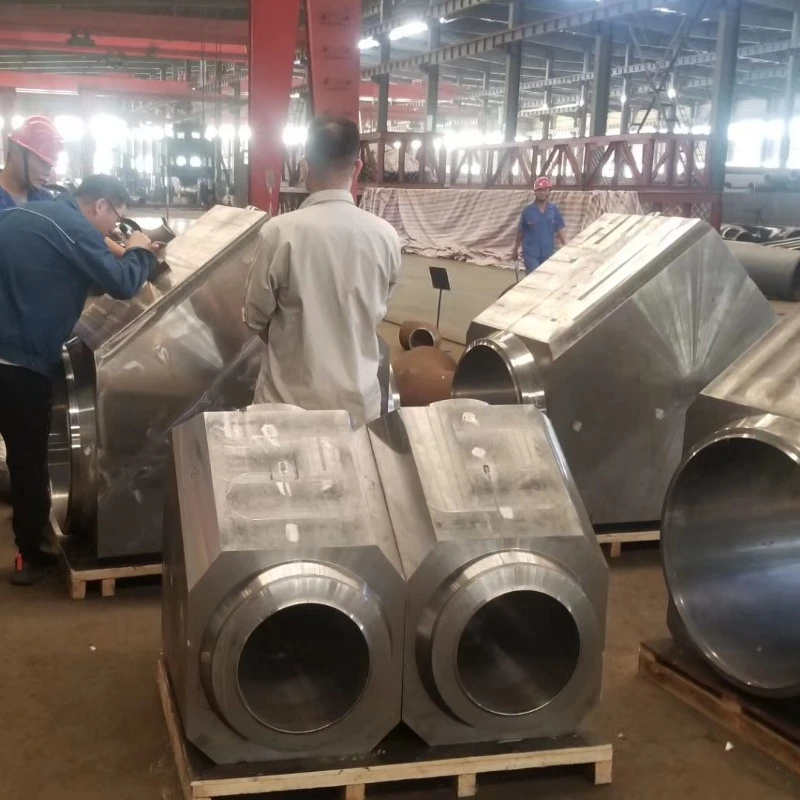

Кованый тройник высокого давления F91 - это кованый элемент трубопровода, изготовленный из легированной стали марки F91 ASTM A182 и используемый для формирования ответвления в системах трубопроводов высокой температуры и высокого давления.
Продукт Обзор
Кованый тройник высокого давления F91 - это кованый элемент трубопровода, изготовленный из легированной стали марки F91 ASTM A182 и используемый для формирования ответвления в системах трубопроводов высокой температуры и высокого давления. Hongcheng производит и поставляет кованые тройники F91 для магистральных паропроводов электростанций, систем горячего подогрева, выпускных коллекторов пароперегревателей и других применений, требующих устойчивости к ползучести при повышенных температурах и высокой механической прочности.
F91 - это марка ковки из сплава 9Cr-1Mo-V-Nb, обычно используемая в сочетании с бесшовными трубами ASTM A335 P91 и фитингами для стыковой сварки ASTM A234 WP91. Каждая форма изделия регулируется соответствующими спецификациями материалов ASTM / ASME.
Компания Hongcheng поставляет кованые тройники высокого давления F91, прошедшие термообработку (нормализацию и отпуск) в соответствии с применимыми спецификациями материалов и требованиями заказчика. Мы обеспечиваем полную прослеживаемость материалов, документацию по проверке и техническую поддержку по конкретному проекту. Торцевые заготовки и маркировка могут быть изготовлены на заказ в соответствии с проектными чертежами и спецификациями.
Материал и усилитель; Термическая обработка
Кованые тройники F91 изготавливаются из легированной стали, содержащей углерод (C), марганец (Mn), кремний (Si), хром (Cr), молибден (Mo), ванадий (V), ниобий (Nb) и азот (N) в пределах, установленных ASTM A182.
Хром, молибден, ванадий и ниобий повышают устойчивость материала к ползучести и прочность при повышенных температурах. Пригодность материала для конкретных условий эксплуатации зависит от условий эксплуатации, требований к конструкции и применимых проектных спецификаций.
Термообработка выполняется в соответствии с применимыми требованиями ASTM A182, квалифицированными производственными процедурами и спецификациями покупателя. Для получения требуемой микроструктуры закаленного мартенсита по стандарту F91 обычно требуется нормализация с последующим отпуском. Фактические условия термообработки зависят от применимых спецификаций материала, размера изделия, процесса ковки и требований проекта.
Производство Процесс
Контроль сырья → Резка → Ковка → Нормализация и отпуск → Механическая обработка → Неразрушающий контроль (UT/MT) → Контроль размеров → Упаковка
Кованые конструкции поставляются в соответствии с размерами изделия, классом давления, технологическим процессом и применимыми техническими требованиями. Компания Hongcheng контролирует точность ковки, термообработку, допуски по размерам и контроль на протяжении всего производственного процесса, чтобы соответствовать применимым стандартам и спецификациям покупателя.
Технический Параметры
|
Параметр |
Спецификация |
|
Продукт |
Кованый тройник высокого давления F91 |
|
Стандарт материала |
ASTM A182/ASME SA182 Класс F91 (UNS K90901) |
|
Соответствующие марки материалов |
ASTM A335 P91, ASTM A234 WP91 |
|
Типы продуктов |
Равный тройник, Уменьшающий тройник |
|
Класс давления |
3000#, 6000# |
|
Диапазон размеров |
NPS 1/2–4 (DN15–DN100), в зависимости от размера, применимого стандарта и производственных возможностей |
|
Конечные типы |
Резьбовой NPT, торцевой сварной шов |
|
Стандарт размеров |
ASME B16.11, где это применимо |
|
Термическая обработка |
Нормализация + отпуск в соответствии с ASTM A182 |
|
Поверхность |
Черная краска / Антикоррозийное масло / Натуральная отделка |
|
ВТС |
Доступен стандарт EN 10204 3.1 |
|
Настройка |
Доступна конечная подготовка и маркировка |
Химический состав – ASTM A182 F91
|
Элемент |
Содержание (%) |
|
Углерод (C) |
0.08 – 0.12 |
|
Марганец (Mn) |
0.30 – 0.60 |
|
Кремний (Si) |
0.20 – 0.50 |
|
Хром (Cr) |
8.00 – 9.50 |
|
Молибден (Mo) |
0.85 – 1.05 |
|
Ванадий (V) |
0.18 – 0.25 |
|
Ниобий (Nb) |
0.06 – 0.10 |
|
Азот (N) |
0.03 – 0.07 |
Механические свойства – ASTM A182 F91 (минимальные значения)
|
Собственность |
Ценность |
|
предел прочности |
≥ 585 МПа |
|
Предел текучести (смещение на 0,2%) |
≥ 415 МПа |
|
Удлинение |
≥ 20% |

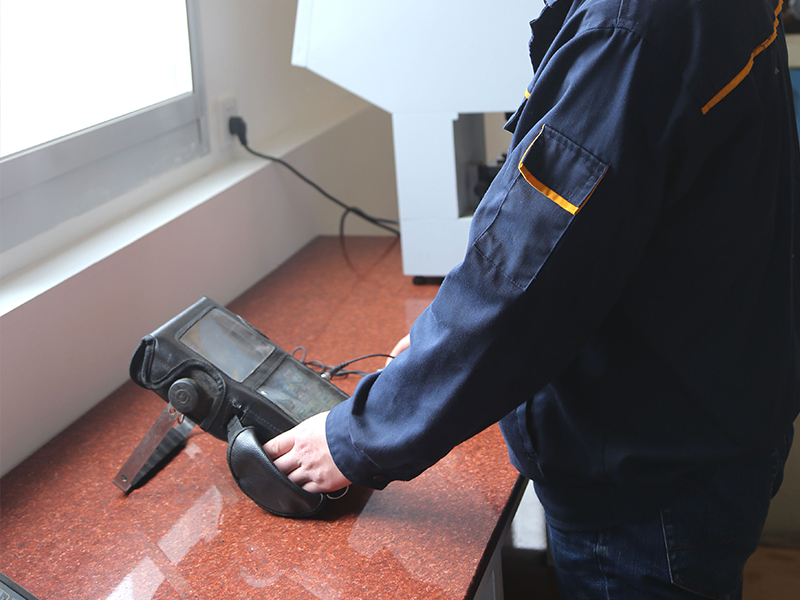

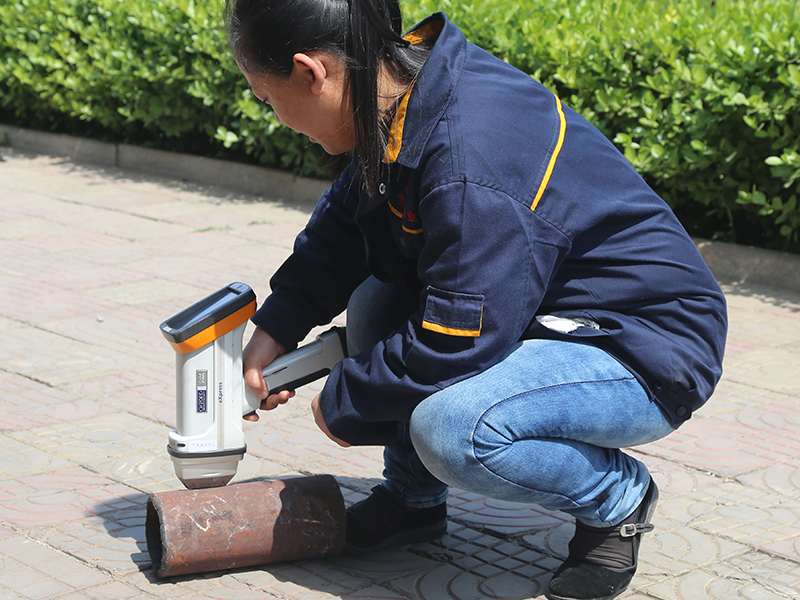

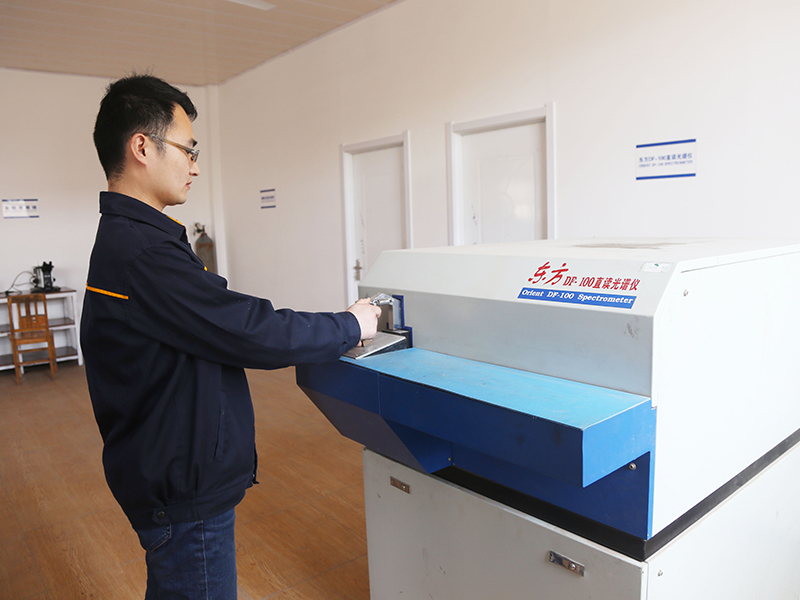

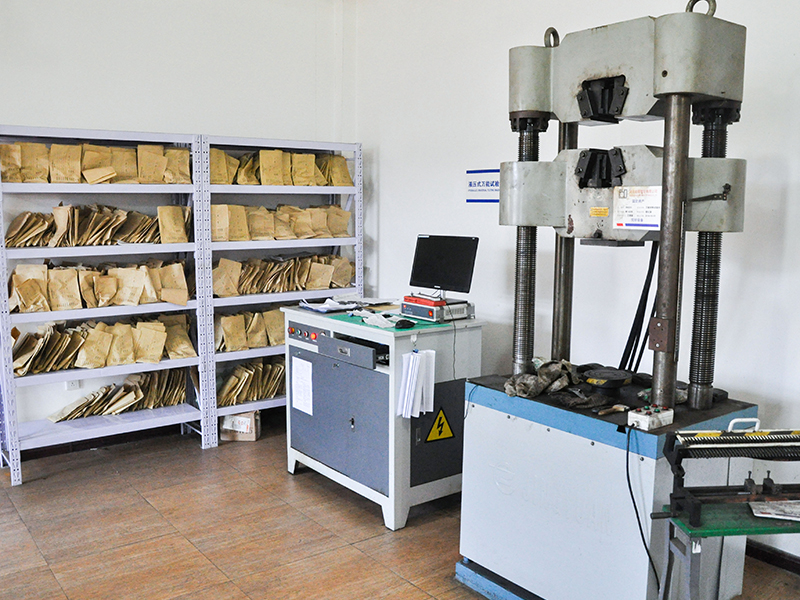

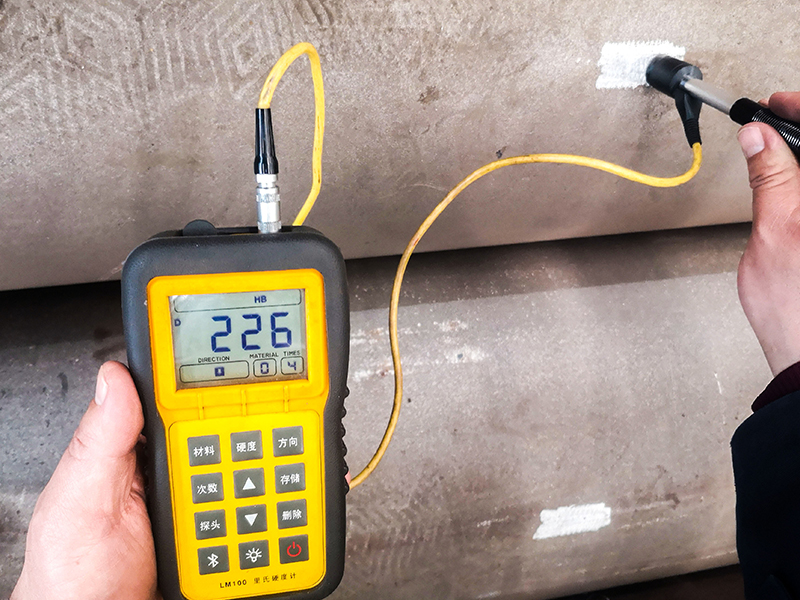

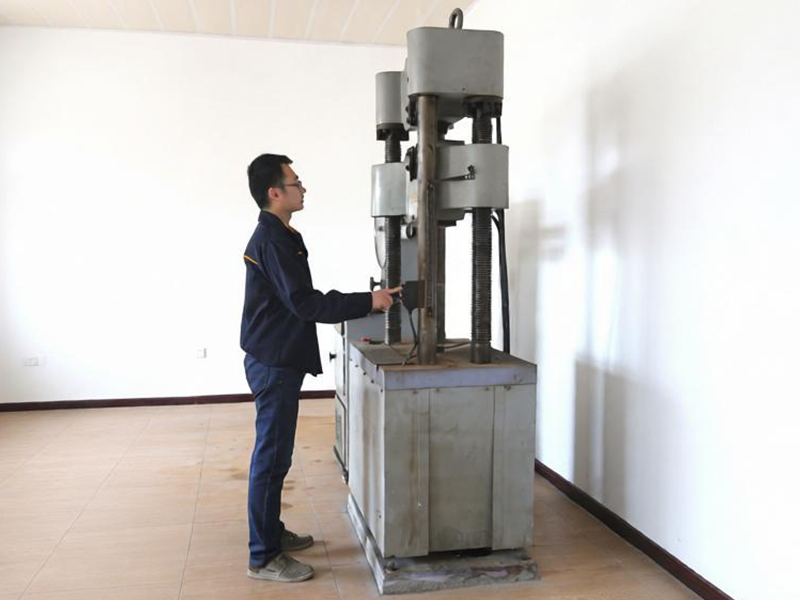

Осмотр и усиление; Тестирование
Осмотр и испытания проводятся в соответствии с применимыми спецификациями материалов, стандартами размеров и требованиями покупателя.
Доступные услуги по проверке и тестированию могут включать:
Сертификаты испытаний материалов (MTC) по стандарту EN 10204, тип 3.1, могут быть предоставлены в соответствии с требованиями к приобретению. Проверка третьей стороной и дополнительный неразрушающий контроль доступны по запросу.
Приложения
Кованые тройники высокого давления F91 обычно используются в:
• Главный паропровод электростанции
• Системы трубопроводов для горячего подогрева
• Выпускные коллекторы пароперегревателя
• Инженерные системы высокого давления
• Высокотемпературные технологические трубопроводы для нефтеперерабатывающих заводов
• Трубопроводы нефтехимических печей и реакторов
Указания по сварке и PWHT
F91 может свариваться с использованием квалифицированных сварочных процедур. При сварке обычно применяется предварительный нагрев (обычно в диапазоне 200-300°C) и контролируемая температура на входе. Послесварочная термообработка (PWHT) может потребоваться в зависимости от действующих строительных норм, толщины стенки, процедуры сварки и требований проекта. Сварка должна выполняться квалифицированными специалистами электродами с низким содержанием водорода и применением PWHT в соответствии с требованиями действующих норм и спецификаций проекта.
Скачать
Проекты Ти
Для проектов электростанций
Продукция: Трубы P91 · Трубы P92 · Фитинги для труб · Катушки для труб
Часто задаваемые вопросы
В чем разница между F91 и P91?
F91 относится к спецификации материала для ковки (ASTM A182, класс F91), в то время как P91 относится к спецификации материала для труб (ASTM A335, класс P91). Обе марки имеют практически одинаковый химический состав (9Cr-1Mo-V-Nb) и механические свойства. В системах высокотемпературных трубопроводов трубы P91 обычно соединяются с коваными фитингами и тройниками F91.
Какая термическая обработка требуется для кованых тройников F91?
Кованые тройники F91 обычно поставляются в нормализованном и закаленном состоянии для получения требуемой мартенситной микроструктуры. Термообработка выполняется в соответствии с требованиями ASTM A182 и проектными спецификациями. Фактические параметры термообработки зависят от размера изделия, толщины стенки и применимых стандартов.
Какая термообработка требуется для F91 после сварки?
Для F91 может потребоваться PWHT в зависимости от применимых строительных норм и правил, толщины стенок, процедуры сварки и требований проекта. Обычно применяется предварительный нагрев и контролируемая температура между проходами. Сварка должна выполняться с использованием квалифицированных процедур с применением PWHT в соответствии с требованиями применимого кодекса.
Какие классы давления доступны?
Кованые тройники F91 поставляются с классами давления 3000# и 6000# в соответствии с ASME B16.11, в зависимости от применимых размеров и требований к изделию.
Какие стандарты поддерживаются?
Кованые тройники F91 изготавливаются по стандарту ASTM A182 марки F91. Требования к размерам соответствуют стандарту ASME B16.11, где это применимо, а требования к материалам, ковке, термообработке и контролю контролируются в соответствии с действующей спецификацией на изделие и требованиями проекта.
