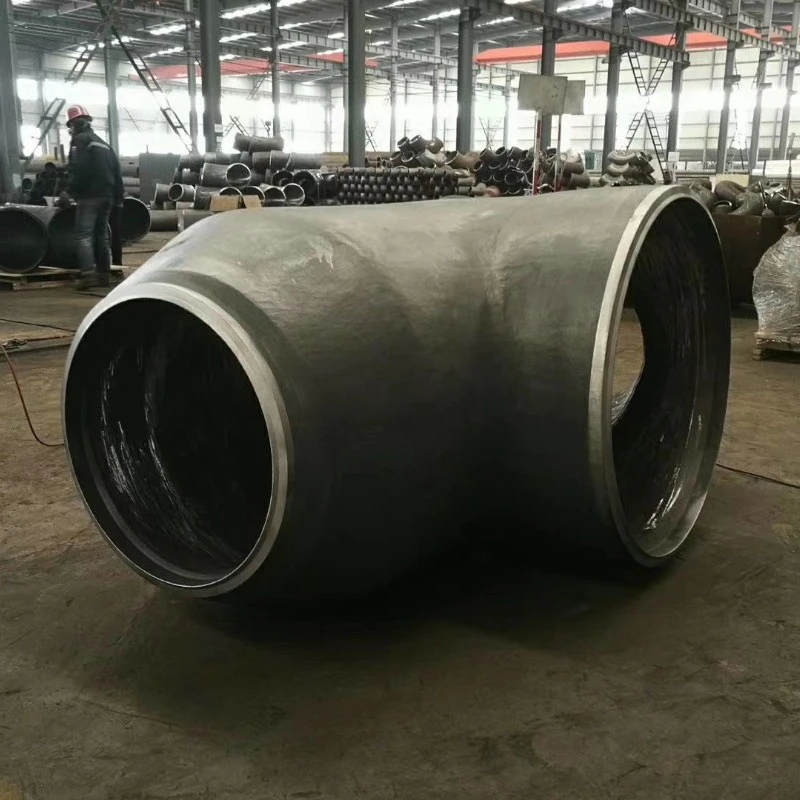

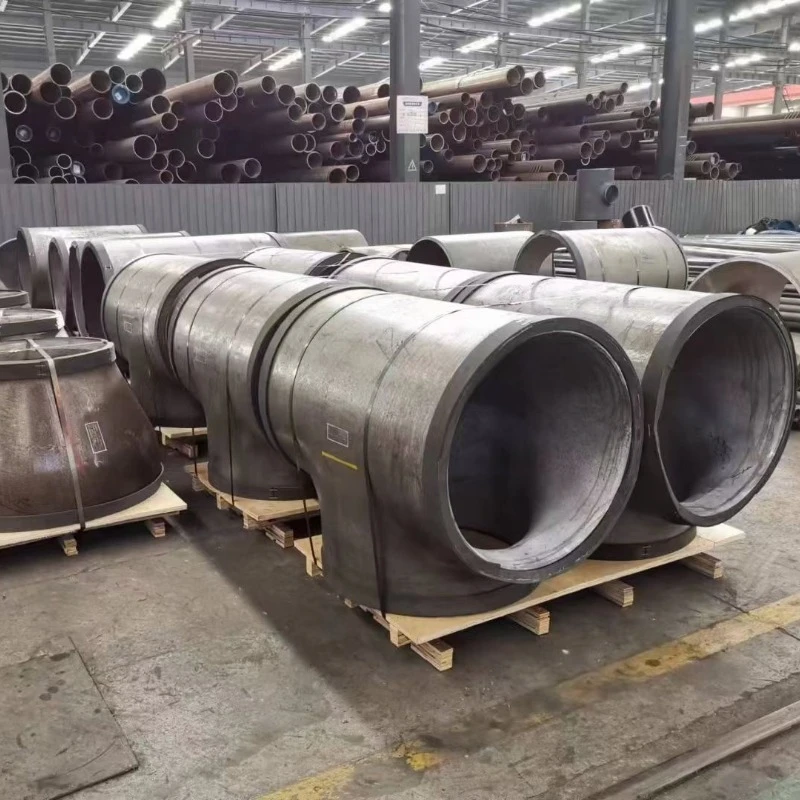

ASTM A234 WP5 Выпуклый тройник

Выпуклый тройник ASTM A234 WP5 - это фитинг для стыковой сварки из хромомолибденовой легированной стали 5Cr-0,5Mo, изготовленный в соответствии со стандартами ASTM A234 / ASME SA234, с концами для стыковой сварки и применимыми требованиями к размерам, основанными на стандарте ASME B16.9 и проектных спецификациях. Компания Hongcheng производит и поставляет трубчатые тройники WP5 одинаковой и редуцирующей конфигурации для выпускных отверстий нагревателей нефтеперерабатывающих заводов, установок гидрирования, систем риформинга и других технологических трубопроводов с высоким содержанием серы и высокой температурой. В соответствии с требованиями проекта доступны индивидуальные размеры, толщина стенок и конфигурация ответвлений.

Тройники WP5, изготовленные на основе сплава 5Cr-0,5Mo, обладают хорошей стойкостью к высокотемпературному сульфидированию и окислению и широко используются в сложных нефтеперерабатывающих и нефтехимических установках. Увеличенный центральный корпус (выпуклая секция) обеспечивает дополнительную толщину стенок и распределение напряжений, повышая устойчивость к термической усталости и циклическим нагрузкам. Пригодность материала для использования в водородсодержащих установках зависит от условий эксплуатации и требований проекта. Hongcheng поставляет гофрированные тройники ASTM A234 WP5 в нормализованном и закаленном состоянии, с полной отслеживаемостью материалов, документацией по проверке и технической поддержкой для конкретного проекта.

ASTM A234 WP5 относится к той же системе сплавов 5Cr-0,5Mo, которая используется для бесшовных труб ASTM A335 P5 и поковок ASTM A182 F5. Эти марки обычно используются совместно в системах гидрирования, риформинга и технологических трубопроводах с высоким содержанием серы, при этом каждая форма продукта регулируется соответствующими спецификациями ASTM / ASME на материалы.

К основным легирующим элементам относятся: хром (Cr), молибден (Mo), марганец (Mn), кремний (Si), углерод (C).

Хром обеспечивает устойчивость к окислению и сульфидированию, в то время как молибден повышает прочность при высоких температурах и устойчивость к воздействию водорода.

Типичная термическая обработка включает:

• Нормализация: в соответствии с применимыми техническими требованиями к материалу и квалифицированной процедурой термообработки

• Темперирование: минимум 675°C для нормализованного и закаленного состояния

Фактические параметры термообработки контролируются в соответствии с действующим изданием ASTM A234 / ASME SA234, квалифицированными производственными процедурами и требованиями покупателя. Параметры термообработки регулируются в соответствии со стандартами ASTM A234, ASME SA234, производственными процедурами и проектными спецификациями заказчика.

Стальная заготовка / Ковочный материал → Нагрев → Горячая штамповка (выпуклое сечение) → Калибровка и выравнивание размеров → Нормализация и отпуск → Технический осмотр → Снятие фаски → Маркировка → Упаковка

Компания Hongcheng применяет строгий производственный контроль на протяжении всего процесса формования, термообработки и контроля качества, чтобы обеспечить точность размеров, целостность материала и стабильную производительность каждого выпуклого тройника WP5, уделяя особое внимание геометрии сечения и изменению толщины стенки.

Каждый выпуклый тройник ASTM A234 WP5 проходит проверку на протяжении всего производства, чтобы убедиться в соответствии стандартам ASTM A234, ASME SA234, требованиям к размерам и спецификациям заказчика.

Доступные проверки и тестирования включают в себя:​

Положительная идентификация материала (PMI)

Анализ химического состава

Ультразвуковой контроль (UT)

Испытание механических свойств

Гидростатические испытания

Испытание на твердость

Сертификаты испытаний материалов по стандарту EN 10204 Тип 3.1 (MTC) доступны для каждой производственной партии. В соответствии с требованиями заказчика может быть предоставлена проверка третьей стороной, дополнительные неразрушающие испытания и документация по конкретному проекту.

Выпуклые тройники ASTM A234 WP5 широко используются в:

• Установки гидрирования и гидрокрекинга

• Системы каталитического риформинга

• Выпускные отверстия нагревателя нефтеперерабатывающего завода и передаточные линии

• Высокотемпературные технологические трубопроводы, содержащие серу

• Высокотемпературные технологические системы, работающие на водороде, в зависимости от совместимости материалов и требований проекта.

• Нефтехимические высокотемпературные реакторы

• Заводы по переработке угля в химическую продукцию

Выпуклые тройники WP5 выбираются для применений, требующих стойкости к высокотемпературному сульфидированию и окислению при работе с водородом под повышенным давлением, когда необходимо контролировать термическую усталость и концентрацию напряжений в тройниковых соединениях.
