Редуктор

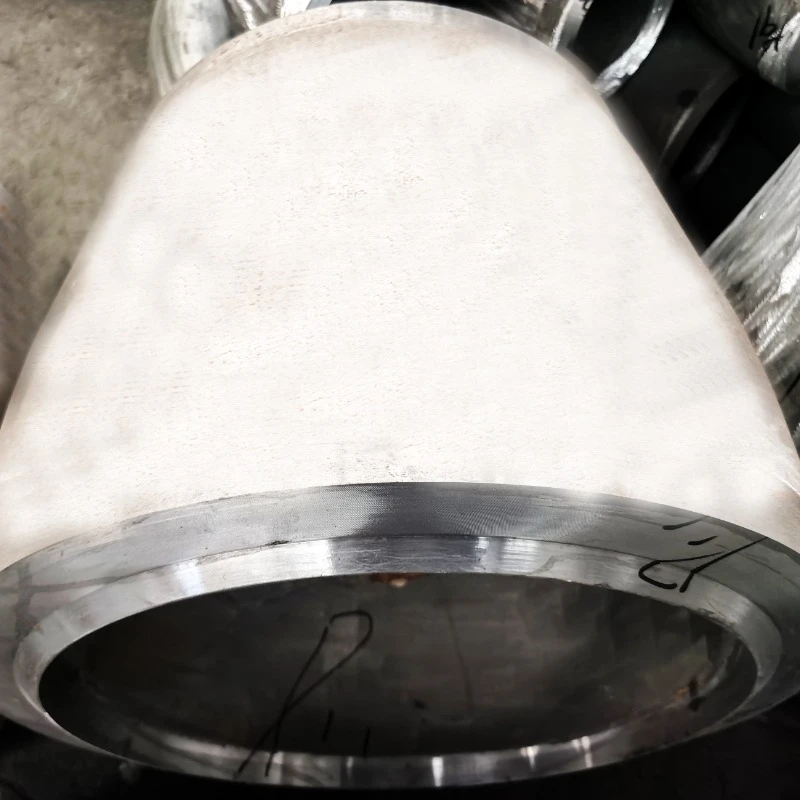

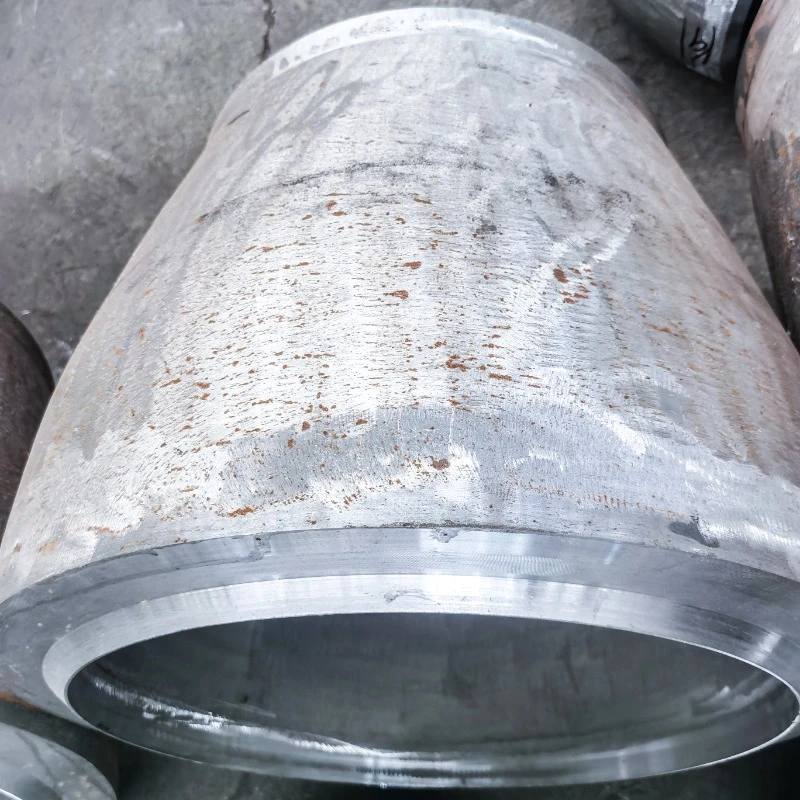

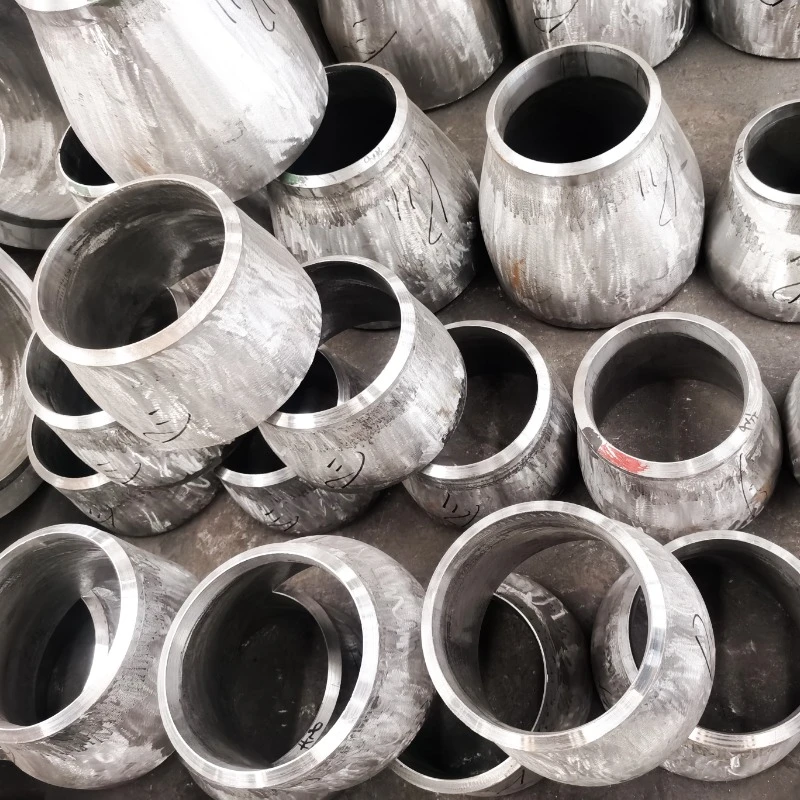

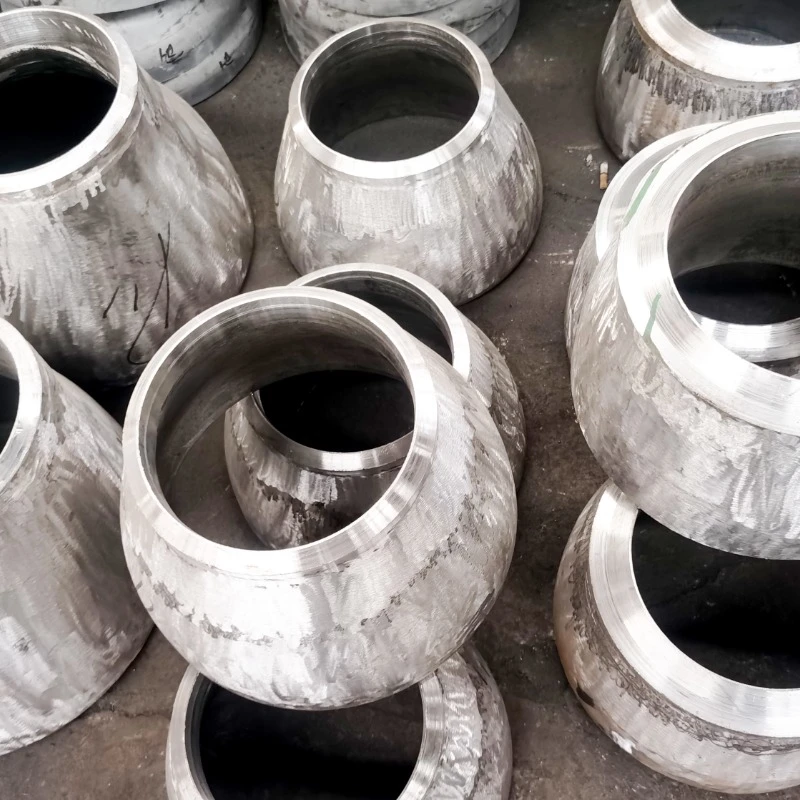

Редуктор из легированной стали ASTM A234 WP11 представляет собой фитинг для стыковой сварки из хромомолибденовой легированной стали, изготовленный в соответствии со стандартами ASTM A234 / ASME SA234, с торцами для стыковой сварки и требованиями к размерам, основанными на стандарте ASME B16.9, где это применимо.
Продукт Обзор
Редуктор из легированной стали ASTM A234 WP11 представляет собой фитинг для стыковой сварки из хромомолибденовой легированной стали, изготовленный в соответствии со стандартами ASTM A234 / ASME SA234, с торцами для стыковой сварки и требованиями к размерам, основанными на стандарте ASME B16.9, где это применимо. Hongcheng производит и поставляет редукторы из легированной стали WP11 концентрической и эксцентричной конфигурации для технологических трубопроводов нефтеперерабатывающих заводов, электростанций, нефтехимических заводов и других промышленных трубопроводов.
ASTM A234 WP11 - это марка фитингов из кованой легированной стали, относящаяся к системе сплавов P11. Стандарт ASTM A335 P11 применяется к бесшовным трубам из ферритного сплава, в то время как стандарт ASTM A234 WP11 применяется к фитингам для стыковой сварки. Эти марки обычно указываются вместе в системах высокотемпературных трубопроводов, в то время как форма каждого продукта регулируется соответствующими спецификациями материалов ASTM / ASME.
Hongcheng поставляет редукторы WP11 в соответствующих условиях термообработки с указанием материала, документацией по проверке и технической поддержкой для конкретного проекта. В соответствии с требованиями проекта доступны индивидуальные размеры, изменение толщины стенок и подготовка торцов.
Концентрические и эксцентрические конфигурации
Редукторы из легированной стали A234 WP11 выпускаются в двух основных конфигурациях:
• Концентрический редуктор:Центральные линии большого и малого концов выровнены, обеспечивая симметричный переход между трубами разных размеров.
• Эксцентриковый редуктор:Центральные линии смещены, что позволяет одной стороне редуктора оставаться заподлицо. Такая конфигурация обычно используется там, где необходимо учитывать требования к дренажу, всасыванию насоса или расположению трубопроводов.
Выбор концентрической или эксцентричной конфигурации зависит от расположения трубопроводов, условий потока и проектных требований.
Материал и усилитель; Термическая обработка
ASTM A234 WP11 - это марка хромомолибденовой легированной стали, содержащая хром (Cr), молибден (Mo), марганец (Mn), кремний (Si) и углерод (C) в пределах, установленных применимым стандартом на материалы.
Хром и молибден улучшают механические свойства материала и его пригодность для эксплуатации при повышенных температурах.
Термическая обработка выполняется в соответствии с применимыми требованиями ASTM A234 / ASME SA234, квалифицированными производственными процедурами и спецификациями покупателя. Типичная обработка может включать нормализацию и отпуск. Фактические условия термообработки зависят от применимых технических характеристик материала, размера изделия, производственного процесса и требований проекта.
Производство Процесс
Проверка сырья → Резка → Формовка → Калибровка размеров → Термообработка → Снятие торцевых фаски → Проверка и тестирование → Маркировка → Упаковка
В зависимости от размера, конфигурации и производственных требований к изделию может использоваться горячее формование или другие квалифицированные процессы формования. В случае сварных конструкций сварка и применимый PWHT выполняются в соответствии с квалифицированными процедурами сварки и требованиями проекта.
Компания Hongcheng контролирует формовку, термообработку, точность размеров и контроль на протяжении всего производственного процесса в соответствии с применимыми стандартами и спецификациями покупателя.
Технический Параметры
|
Параметр |
Спецификация |
|
Продукт |
Редуктор из легированной стали A234 WP11 |
|
Стандарт материала |
ASTM A234/ASME SA234 |
|
Тип продукта |
Концентрический/эксцентриковый редуктор |
|
Конечная подготовка |
Концы для стыковой сварки по стандарту ASME B16.25 |
|
Стандарт размеров |
ASME B16.9, где это применимо |
|
Диапазон размеров |
NPS 1/2–48 (DN15–DN1200), в зависимости от производственных возможностей |
|
Толщина стенки |
SCH 40, SCH 80, SCH 160, XXS и на заказ |
|
Строительство |
Бесшовные или сварные, в зависимости от размера и требований проекта |
|
Термическая обработка |
В соответствии с применимыми требованиями ASTM A234/ASME SA234 |
|
Поверхность |
Черная краска / Антикоррозийное масло / Натуральная отделка |
|
Настройка |
Доступны индивидуальные размеры, толщина стенок, торцевая подготовка и маркировка |
Осмотр и усиление; Тестирование
Проверка и испытания проводятся в соответствии с ASTM A234 / ASME SA234, применимыми стандартами размеров и требованиями покупателя.
Доступные услуги по проверке и тестированию могут включать:
Сертификаты испытаний материалов (MTC) по стандарту EN 10204, тип 3.1, могут быть предоставлены в соответствии с требованиями к закупке. Проверка третьей стороной, дополнительный неразрушающий контроль и документация по конкретному проекту предоставляются по запросу.
Приложения
Редукторы из легированной стали A234 WP11 обычно используются в:
• Технологические трубопроводы нефтеперерабатывающего завода
• Нефтехимические заводы
• Трубопроводные системы для выработки электроэнергии
• Высокотемпературные промышленные трубопроводы
• Системы котлов и паропроводов
• Технологические трубопроводы, связанные с водородом, в зависимости от совместимости материалов, конструктивных условий и требований проекта
• Всасывающие и Сливные Трубопроводы Насоса, где требуется Эксцентричная Конфигурация
Скачать
Проекты Редуктор
Для проектов электростанций
Продукция: Трубы P91 · Трубы P92 · Фитинги для труб · Катушки для труб
Часто задаваемые вопросы
В чем разница между P11 и WP11?
P11 и WP11 относятся к родственным маркам в рамках одной и той же системы хромомолибденовых сплавов, но они указаны в соответствии с разными стандартами ASTM на продукцию. Стандарт ASTM A335 P11 используется для бесшовных труб из легированной стали, а стандарт ASTM A234 WP11 - для фитингов для стыковой сварки. Они обычно используются вместе в высокотемпературных трубопроводных системах.
В чем разница между концентрическими и эксцентриковыми редукторами?
Концентрический редуктор имеет выровненные осевые линии и обеспечивает симметричный переход. Эксцентриковый редуктор имеет смещенные осевые линии и используется там, где необходимо учитывать расположение дренажа, всасывающего насоса или трубопровода. Выбор зависит от технических требований проекта.
Какая термическая обработка после сварки требуется для редукторов WP11?
В зависимости от применимых строительных норм и правил, толщины стенок, процедуры сварки и проектных требований может потребоваться повышение PWHT. Если требуется сварка, редукторы WP11 следует сваривать с использованием квалифицированных методов с предварительным нагревом и применением PWHT в соответствии с требованиями применимых норм и проектных спецификаций.
Могут ли быть предоставлены индивидуальные размеры и переходы толщины стенок?
Да. Hongcheng может изготовить на заказ редукторы из легированной стали WP11 в соответствии с чертежами и техническими спецификациями заказчика.
Какие стандарты поддерживаются?
Редукторы A234 WP11 могут поставляться в соответствии со стандартами ASTM A234 / ASME SA234, с требованиями к размерам, основанными на стандарте ASME B16.9, и подготовкой торца для стыковой сварки в соответствии с ASME B16.25, где это применимо.
