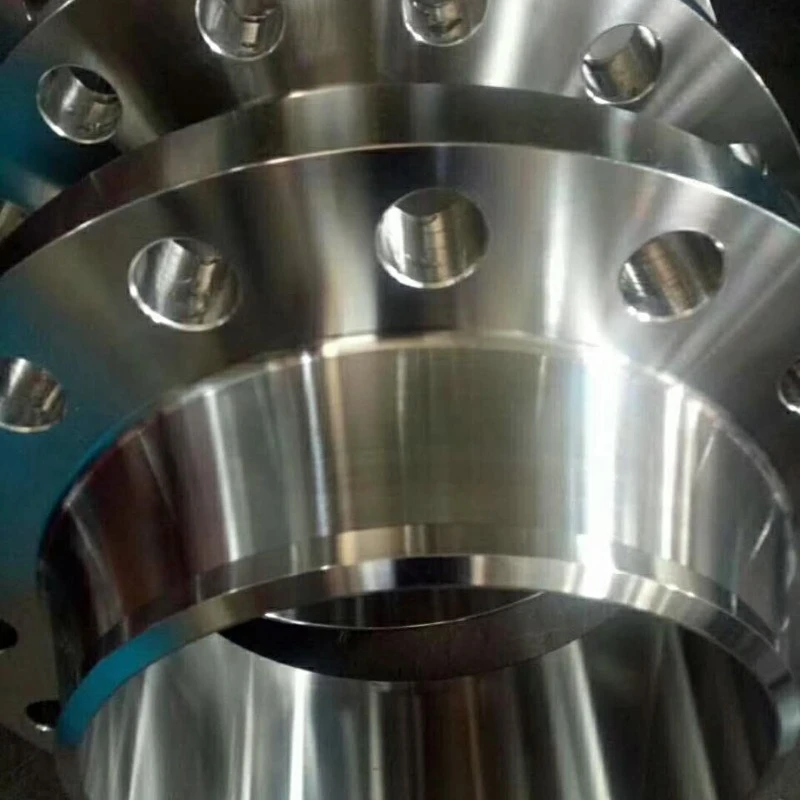

Фланец из легированной стали

Фланцы из легированной стали представляют собой кованые фитинги, изготовленные по стандартам ASTM A182 / ASME SA182 и предназначенные для трубопроводных систем с высокой температурой и высоким давлением. Hongcheng производит и поставляет фланцы из легированной стали таких марок, как F11, F22, F5 и F91, которые подходят для технологических трубопроводов нефтеперерабатывающих заводов, электростанций, установок гидрирования и нефтехимии.

Эти фланцы обычно используются вместе с трубами из легированной стали ASTM A335 и фитингами из легированной стали ASTM A234 соответствующих марок материалов. Форма каждого изделия определяется соответствующими спецификациями материалов ASTM / ASME, а фланцы обеспечивают целостность соединения, необходимую для эксплуатации при повышенных температурах.

Hongcheng поставляет фланцы из легированной стали, прошедшие термообработку в соответствии с применимыми спецификациями материалов и требованиями заказчика. Мы обеспечиваем полную прослеживаемость материалов, документацию по проверке и техническую поддержку для конкретного проекта. В соответствии с чертежами и спецификациями проекта могут быть предоставлены нестандартные размеры, типы облицовки и конфигурации сверления.

Типы фланцев

Фланцы из легированной стали доступны в следующих конфигурациях:

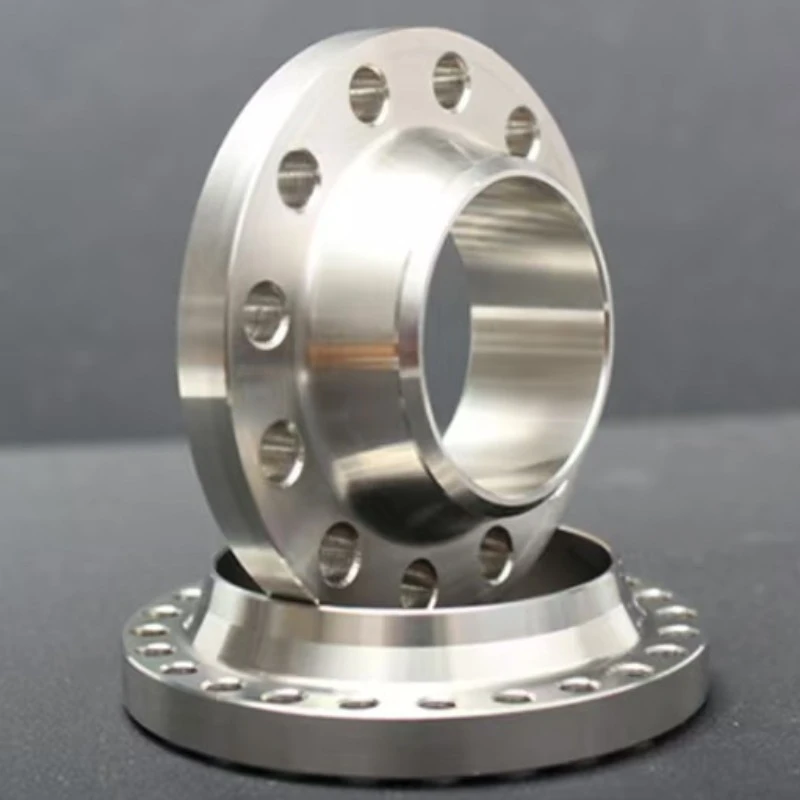

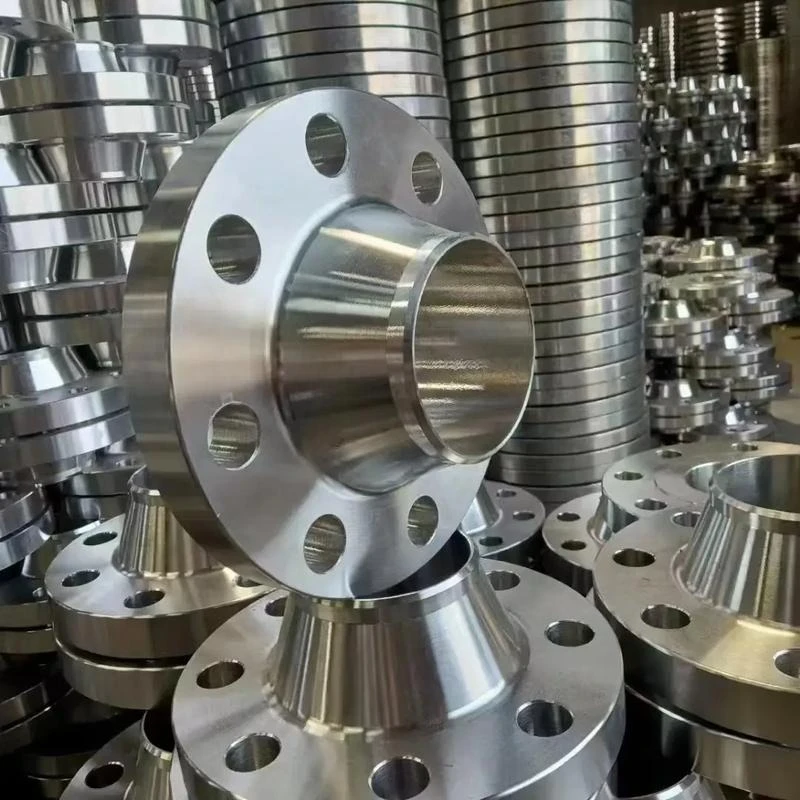

• Приварной фланец с горловиной (WN):Приваривается к трубе встык и подходит для применения при высоких напряжениях и циклических нагрузках.

• Скольжение по фланцу (SO):Труба вставляется во фланец, что облегчает выравнивание и снижает стоимость обслуживания при умеренных затратах.

• Торцевой сварной фланец (SW):Труба, вставленная во встроенное гнездо, подходит для трубопроводов высокого давления с небольшим отверстием.

• Глухой фланец:Используется для закрытия конца трубопроводной системы или сосуда.

• Резьбовой фланец (TH):Внутренняя резьба позволяет выполнять соединение без сварки, что обычно используется в тех случаях, когда сварка нежелательна и когда это разрешено применимыми техническими условиями обслуживания и проекта.

• Фланец для соединения внахлестку:Используется с заглушкой на конце, что обеспечивает легкую разборку и выравнивание.

Выбор типа фланца зависит от номинального давления, расположения трубопроводов, требований к техническому обслуживанию и проектных спецификаций.

Фланцы из легированной стали изготавливаются из хромомолибденовых сплавов различных марок, включая F11, F22, F5 и F91. Основные легирующие элементы включают хром (Cr), молибден (Mo), ванадий (V), марганец (Mn), кремний (Si) и углерод (C) в пределах, установленных применимым стандартом на материалы.

Хром и молибден способствуют повышению механических свойств материала при повышенных температурах и его стойкости к окислению в соответствующих условиях эксплуатации. Пригодность материала для использования в водороде зависит от условий эксплуатации, требований к конструкции и применимых проектных спецификаций.

Типичные требования к термообработке могут включать нормализацию, отпуск и другие виды обработки, предусмотренные применяемой маркой материала и стандартом. Параметры термообработки регулируются в соответствии с ASTM A182 / ASME SA182, соответствующими производственными процедурами и требованиями покупателя.

Проверка сырья → Резка → Ковка → Термообработка → Механическая обработка → Контроль размеров → Отделка поверхности → Маркировка → Окончательный контроль и тестирование

В зависимости от размера и конфигурации изделия может быть использована горячая ковка или другие квалифицированные процессы формования. В тех случаях, когда требуется сварка навесного оборудования или специальных конструкций, сварка и соответствующая термообработка выполняются в соответствии с квалифицированными процедурами сварки и требованиями проекта.

Проверка и испытания проводятся в соответствии с ASTM A182 / ASME SA182, применимыми стандартами размеров и требованиями покупателя.

Доступные услуги по проверке и тестированию могут включать:

Положительная идентификация материала (PMI)

Анализ химического состава

Ультразвуковой контроль (UT)

Испытание механических свойств

Гидростатические испытания

Испытание на твердость

Сертификаты испытаний материалов (MTC) по стандарту EN 10204, тип 3.1, могут быть предоставлены в соответствии с требованиями к закупке. Проверка третьей стороной, дополнительный неразрушающий контроль и документация по конкретному проекту предоставляются по запросу.

Фланцы из легированной стали обычно используются в:

• Технологические трубопроводы нефтеперерабатывающего завода

• Установки гидрирования и гидрокрекинга

• Системы каталитического риформинга

• Трубопроводные системы для выработки электроэнергии

• Трубопроводы для подачи высокотемпературного пара

• Системы котлов и паропроводов

• Нефтехимические высокотемпературные реакторы

• Технологические трубопроводы, связанные с водородом, в зависимости от совместимости материалов и требований проекта
