Локоть

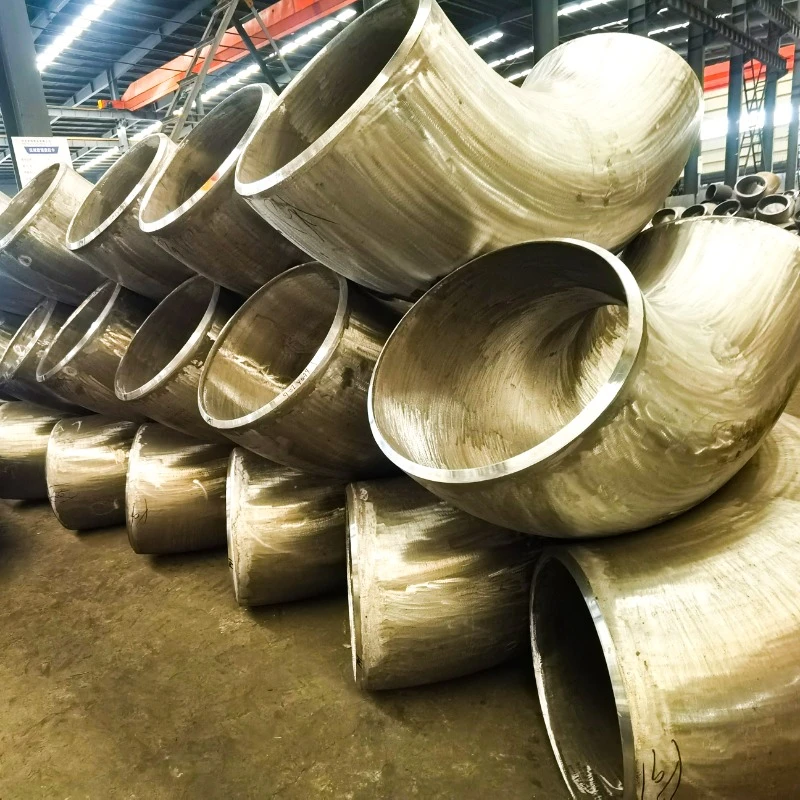

Колено из легированной стали ASTM A234 WP91 представляет собой трубный фитинг для стыкового шва, изготовленный в соответствии со стандартами ASTM A234, ASME SA234 и ASME B16.9 для трубопроводных систем с высокой температурой и высоким давлением.
Продукт Обзор
Колено из легированной стали ASTM A234 WP91 представляет собой трубный фитинг для стыкового шва, изготовленный в соответствии со стандартами ASTM A234, ASME SA234 и ASME B16.9 для трубопроводных систем с высокой температурой и высоким давлением.
Колена WP91, изготовленные из легированной стали 9Cr-1Mo-V, обеспечивают превосходную прочность на ползучесть, устойчивость к окислению и долговременную металлургическую стабильность в сложных условиях эксплуатации.
Hongcheng поставляет колена из легированной стали WP91 в нормализованном и закаленном состоянии, что делает их пригодными для электростанций со сверхкритическим режимом работы (USC), систем магистральных паропроводов, систем подогрева, технологических трубопроводов нефтеперерабатывающих заводов и других высокотемпературных промышленных применений.
Материал и усилитель; Термическая обработка
ASTM A234 WP91 основан на той же системе сплавов 9Cr-1Mo-V, что и бесшовные трубы ASTM A335 P91 и кованые фланцы ASTM A182 F91.
Его контролируемый химический состав обеспечивает повышенную прочность на разрыв при ползучести, устойчивость к окислению и термическую стабильность по сравнению с обычными сталями из сплава 2,25Cr-1Mo.
Ключевые легирующие элементы включают хром (Cr), молибден (Mo), ванадий (V), ниобий (Nb) и азот (N), которые строго контролируются для обеспечения требуемой прочности на ползучесть и стабильности микроструктуры.
Термическая обработка включает в себя:
• Нормализация: 1040-1080°C
• Температура закалки: 730-780°C
В результате этого процесса образуется стабильная закаленная мартенситная микроструктура, пригодная для длительной эксплуатации при повышенных температуре и давлении.
Производство Процесс
Стальная заготовка / Кузнечный материал → Нагрев → Горячее прессование или гибка методом отжима → Калибровка и выравнивание размеров → Нормализация и отпуск → Технический осмотр → Снятие фаски → Маркировка → Упаковка
Размеры и усилитель; Стандарты
|
Предмет |
Спецификация |
|
Стандарт материала |
ASTM A234/ASME SA234 |
|
Стандартный размер |
Стандарт ASME B16.9 |
|
Конечная подготовка |
Стандарт ASME B16.25 |
|
Марка материала |
WP91 |
|
Способ изготовления |
Бесшовные/сварные |
Технический Параметры
|
Параметр |
Ценность |
|
Класс |
ASTM A234 WP91 |
|
Тип продукта |
Колено для стыкового шва из легированной стали |
|
Угол |
15°, 22.5°, 30°, 45°, 60°, 90°, 180° |
|
Наружный диаметр |
1/2"-48" (DN15–DN1200) |
|
Толщина стенки |
SCH 10, SCH 20, SCH 40, SCH 80, SCH 160, XXS |
|
Радиус изгиба |
Большой радиус (1,5D) / Короткий радиус (1D) |
|
Способ изготовления |
Бесшовные/сварные |
|
Термическая обработка |
Нормализованный и закаленный |
|
Конечный тип |
Скошенные концы (ASME B16.25) |
|
Поверхность |
Черная краска / Антикоррозийное масло / Натуральная отделка |
Осмотр и усиление; Тестирование
Каждое колено из легированной стали ASTM A234 WP91 проходит проверку на протяжении всего производства, чтобы убедиться в соответствии требованиям ASTM A234 и ASME SA234.
Доступные методы контроля включают:
Сертификаты испытаний материалов по стандарту EN 10204 Тип 3.1 доступны для каждой производственной партии.
Приложения
Колена из легированной стали ASTM A234 WP91 широко используются в:
• Основные паровые системы сверхкритической (USC) электростанции
• Подогреть трубопровод подачи пара
• Нефтеперерабатывающие заводы
• Нефтехимические заводы
• Тепловые электростанции
• Электростанции комбинированного цикла
• Коллекторы котла и выпускные коллекторы
• Предприятия по химической переработке
• Системы распределения пара высокого давления, работающие при температуре выше 580°C
Скачать
Проекты Локоть
Для проектов электростанций
Продукция: Трубы P91 · Трубы P92 · Фитинги для труб · Катушки для труб
Часто задаваемые вопросы
В чем разница между ASTM A234 WP91 и ASTM A335 P91?
ASTM A234 WP91 - это марка кованых фитингов, используемых для отводов, тройников, переходов и заглушек, в то время как ASTM A335 P91 - это марка бесшовных труб.
Оба они изготовлены из одного и того же сплава 9Cr-1Mo-V и прошли термообработку в нормализованном и закаленном состоянии для использования в одних и тех же высокотемпературных трубопроводных системах.
Требуется ли для WP91 термообработка после сварки (PWHT)?
Да. Сварные соединения, как правило, требуют предварительного нагрева и термообработки после сварки в соответствии со стандартами ASME B31.1 или ASME B31.3, а также квалифицированных процедур сварки (WPS/PQR).
Какую температуру могут выдерживать колена из легированной стали WP91?
Отводы из легированной стали WP91 обычно используются в высокотемпературных трубопроводных системах при рабочих температурах приблизительно 600-621°C, в зависимости от применимых конструктивных требований, давления и условий эксплуатации.
Можно ли задать индивидуальные углы и радиусы изгиба?
Да. Нестандартные углы, включая 15°, 22,5°, 30° и 60°, а также нестандартные радиусы изгиба, могут быть изготовлены в соответствии с чертежами заказчика или проектными спецификациями.
Какие стандарты существуют?
Продукция может быть изготовлена в соответствии с:
• Стандарт ASTM A234
• ASME SA234
• Стандарт ASME B16.9
• Стандарт ASME B16.25
Какие документы о проверке имеются в наличии?
По запросу могут быть предоставлены сертификаты испытаний материалов по стандарту EN 10204 Тип 3.1 и отчеты о проверке по конкретному проекту.
