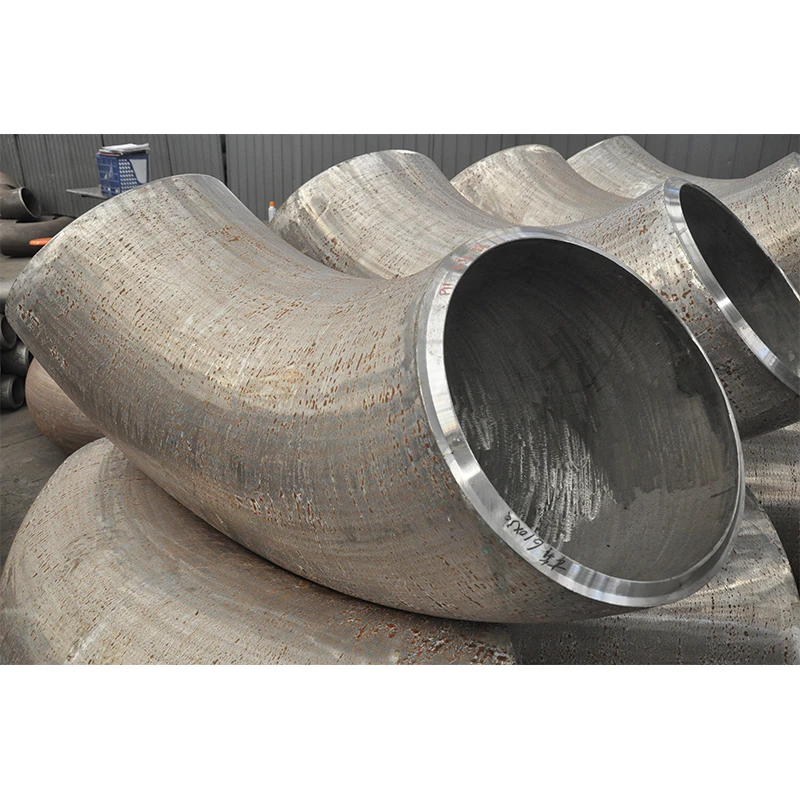

Колено из легированной стали ASTM A234 WP11 представляет собой фитинг для стыковой сварки из хромомолибденовой легированной стали, изготовленный в соответствии со стандартами ASTM A234 / ASME SA234 и ASME B16.9 для эксплуатации в условиях высоких температур и умеренного содержания водорода.
Продукт Обзор
Колено из легированной стали ASTM A234 WP11 представляет собой фитинг для стыковой сварки из хромомолибденовой легированной стали, изготовленный в соответствии со стандартами ASTM A234 / ASME SA234 и ASME B16.9 для эксплуатации в условиях высоких температур и умеренного содержания водорода.
Колена из легированной стали WP11, изготовленные на основе системы сплавов 1,25Cr-0,5Mo, обеспечивают сбалансированное сочетание прочности при высоких температурах, стойкости к окислению и свариваемости, что делает их пригодными для использования в технологических трубопроводах нефтеперерабатывающих заводов и водородсодержащих установках.
WP11 - это широко используемая марка легированной стали для установок гидрирования, гидрокрекинга и высокотемпературных трубопроводов нефтеперерабатывающих заводов, работающих при температуре приблизительно до 575°C.
Hongcheng поставляет колена из легированной стали ASTM A234 WP11 в нормализованном и закаленном состоянии, с полной отслеживаемостью материалов, документацией по проверке и технической поддержкой для конкретного проекта.
Материал и усилитель; Термическая обработка
ASTM A234 WP11 использует ту же систему сплавов 1,25Cr-0,5Mo, что и бесшовные трубы ASTM A335 P11 и поковки ASTM A182 F11, которые широко применяются в нефтеперерабатывающей и нефтехимической промышленности.
К ключевым легирующим элементам относятся:
Хром (Cr)
Молибден (Mo)
Марганец (Mn)
Кремний (Si)
Углерод (C)
Хром обеспечивает устойчивость к окислению, в то время как молибден повышает прочность при высоких температурах и устойчивость к воздействию водорода при умеренных парциальных давлениях водорода.
Типичная термическая обработка включает:
Нормализация: 900-1000°C
Температура закалки: 675-775°C
Это обеспечивает стабильную закаленную микроструктуру, пригодную для длительной эксплуатации в водородсодержащих и высокотемпературных технологических средах.
Производство Процесс
Стальная заготовка / Ковочный материал → Нагрев → Горячая штамповка → Калибровка → Нормализация и отпуск → Технический осмотр → Снятие фаски → Маркировка → Упаковка
Компания Hongcheng применяет строгий производственный контроль на протяжении всего процесса формовки, термообработки и контроля качества, чтобы обеспечить точность размеров, целостность материала и стабильную производительность каждого колена из легированной стали WP11.
Технический Параметры
|
Параметр |
Ценность |
|
Класс |
ASTM A234 WP11 (СТАНДАРТ ASTM A234 WP11) |
|
Тип продукта |
Колено для стыкового шва из легированной стали |
|
Применимые стандарты |
ASTM A234/ASME SA234, ASME B16.9 |
|
Угол |
15°, 22.5°, 30°, 45°, 60°, 90°, 180° |
|
Наружный диаметр |
1/2"-48" (DN15–DN1200) |
|
Толщина стенки |
SCH 40, SCH 80, SCH 160, XXS и на заказ |
|
Радиус изгиба |
Большой радиус (1,5D) / Короткий радиус (1D) |
|
Термическая обработка |
Нормализованный и закаленный |
|
Конечный тип |
Скошенные концы (ASME B16.25) |
|
Поверхность |
Черная краска / Антикоррозийное масло / Натуральная отделка |
|
Настройка |
Доступны индивидуальные углы, размеры и радиусы |
Осмотр и усиление; Тестирование
Каждое колено из легированной стали ASTM A234 WP11 проходит проверку на протяжении всего производства, чтобы убедиться в соответствии требованиям ASTM A234, ASME SA234, требованиям к размерам и спецификациям заказчика.
Доступные проверки и тестирования включают в себя:
Сертификаты испытаний материалов типа 3.1 по стандарту EN 10204 (MTC) предоставляются для каждой производственной партии.
В соответствии с требованиями заказчика может быть предоставлена проверка третьей стороной, дополнительный неразрушающий контроль и документация по конкретному проекту.
Приложения
Колена из легированной стали ASTM A234 WP11 широко используются в:
• Установки гидрирования и гидрокрекинга
• Высокотемпературные технологические трубопроводы для нефтеперерабатывающих заводов
• Линии подачи в нефтехимические реакторы
• Системы каталитического риформинга
• Трубопроводы высокотемпературного теплообменника
• Углехимические технологические установки
Колена из легированной стали WP11 выбираются для применений, требующих баланса прочности при высоких температурах, свариваемости и умеренной водородостойкости в условиях эксплуатации при повышенных температурах.
Для использования в водородных системах выбор материала и термообработка должны быть подтверждены в соответствии с API RP 941 (кривые Нельсона) и применимыми проектными спецификациями.
Скачать
Проекты Локоть
Для проектов электростанций
Продукция: Трубы P91 · Трубы P92 · Фитинги для труб · Катушки для труб
Часто задаваемые вопросы
В чем разница между WP11 и WP22?
WP11 и WP22 - это легированные хромомолибденовые стали, используемые для высокотемпературного рафинирования.
WP11 - это легированная сталь с содержанием хрома 1,25Cr-0,5Mo, в то время как WP22 - это легированная сталь с содержанием хрома 2,25Cr-1Mo с более высоким содержанием хрома и молибдена.
WP22 обеспечивает более высокую прочность при высоких температурах и водородостойкость, в то время как WP11 обеспечивает улучшенную свариваемость и экономичность при эксплуатации при умеренных температурах и умеренном потреблении водорода.
Требуется ли для WP11 PWHT?
Да. Сварные трубопроводные системы WP11, как правило, требуют предварительного нагрева и термообработки после сварки (PWHT) в соответствии с действующими строительными нормами, квалифицированными процедурами сварки и спецификациями проекта.
Какова максимальная рабочая температура WP11?
WP11 предназначен для работы при высоких температурах и обычно применяется в системах, работающих при температуре приблизительно 575°C.
Для использования водорода допустимые значения температуры и давления должны быть проверены с использованием API RP 941 (кривые Нельсона).
Можно ли задать индивидуальные углы и радиусы?
Да. Hongcheng может изготовить колена из легированной стали WP11 по индивидуальному заказу в соответствии с чертежами заказчика и техническими спецификациями.
Какие стандарты поддерживаются?
Продукция может быть изготовлена в соответствии со стандартами ASTM A234, ASME SA234, ASME B16.9 и ASME B16.25.
